COMPONENTES DE UN AEROGENERADOR

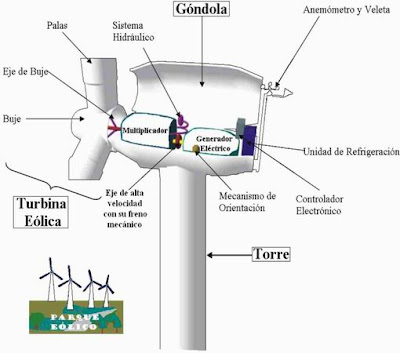

A continuación describiremos cada una de las partes de la estructura de un aerogenerador.


La torre.

Es la parte que soporta la góndola y el rotor. Normalmente suelen ser de longitud elevada, ya que la velocidad del viento es mayor cuánto más lejos estamos del nivel del suelo.
Pueden ser tubulares o de celosía. Las primeras son más seguras para el personal de mantenimiento, ya que disponen de una escalera interior que llega hasta la parte superior de la turbina. Las segundas, aunque son más inseguras, tienen un coste es mucho más barato.


La góndola.

Es un habitáculo que contiene los componentes más importantes de un aerogenerador, como el multiplicador o el generador eléctrico.Se puede acceder a ella desde la torre de la turbina.


El multiplicador.

Con el eje de baja velocidad a su izquierda y el de alta velocidad a su derecha, el multiplicador permite que el segundo gire 50 veces más rápido que el primero.


El eje de baja velocidad.

Se trata de un eje que conecta el buje del rotor al multiplicador. Por dentro del eje encontramos unos conductos del sistema hidráulico usados para los frenos aerodinámicos.


El buje del rotor.

El buje ("hub" en inglés) es el elemento al que van unidas las palas. Situado en la parte frontal del aerogenerador, acoplado al eje de baja velocidad, es el único elemento exterior que gira. Se le suele unir los rodamientos de pala, que minimizan el rozamiento de las palas. Normalmente se fabrica con acero fundido.


El eje de alta velocidad.

Si gira con la velocidad adecuada, este eje es el que permite que el generador eléctrico funcione. Dicha velocidad equivale aproximadamente a 1500 revoluciones por minuto (rpm). Además, lleva acoplado, por si falla el freno aerodinámico, un freno de disco mecánico de emergencia.

El generador eléctrico.

Se considera un generador eléctrico a todo aquél dispositivo que pueda mantener una diferencia de potencial eléctrico entre sus bornes (polos o terminales). Gracias a la acción de un campo magnético, un generador consigue su objetivo, transformar energía mecánica en eléctrica.En los aerogeneradores, el generador suele ser asíncrono o de inducción.


Las palas del rotor.

Son las responsables de "capturar" el viento y transmitir su potencia al buje. Existen de muchos tamaños y diseños, dependiendo normalmente de la potencia que se quiera generar.


La unidad de refrigeración.

Consiste en un ventilador eléctrico que enfría el generador. Contiene también una unidad refrigerante por aceite o por agua, que se usa para enfriar el propio aceite del multiplicador.


El controlador eléctrico.

Se trata de un ordenador el cual monitoriza las condiciones del aerogenerador, y controla el mecanismo de orientación (que vigila la dirección del viento mediante la veleta).Si ocurre cualquier problema en el aerogenerador, como, por ejemplo, un sobrecalentamiento en el multiplicador, automáticamente para el aerogenerador y "llama" al operario encargado de la turbina a través de un módem.


El anemómetro y la veleta.

El anemómetro es un dispositivo usado para medir la velocidad del viento. La veleta es un aparato para comprobar la dirección del viento.En un aerogenerador, las señales eléctricas del anemómetro las utiliza el controlador electrónico para conectar el aerogenerador cuando el viento alcanza los 5 m/s. Asimismo, si el viento sobrepasa los 25 m/s, el ordenador parará el aerogenerador para proteger la turbina y sus alrededores.Las señales enviadas por la veleta son utilizadas por el controlador para girar el aerogenerador en contra del viento.
